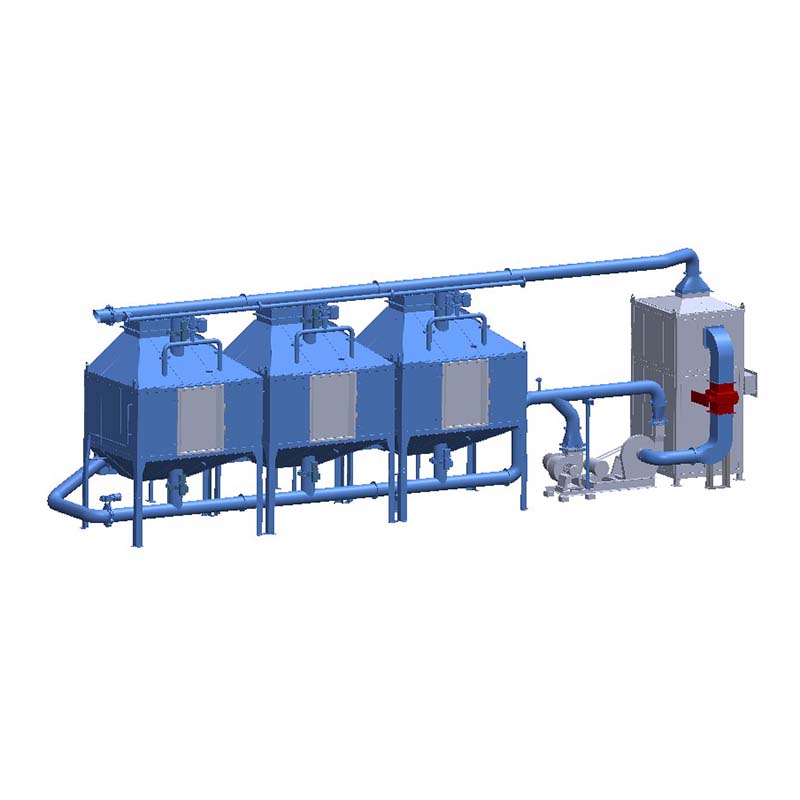

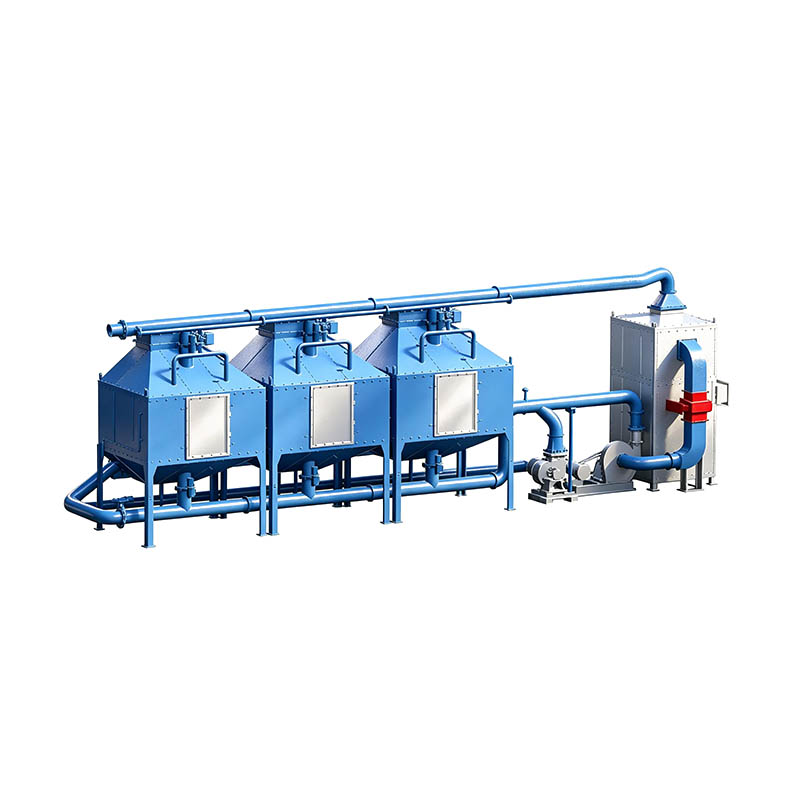

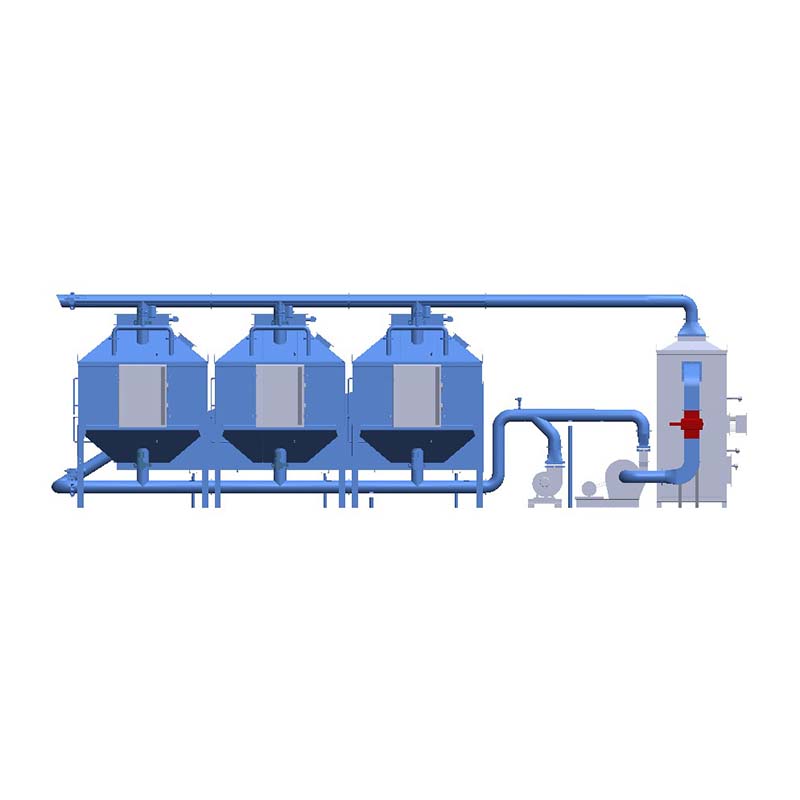

Sistema di adsorbimento, desorbimento e combustione catalitica a carbone attivo

1 Introduzione alla tecnologia di mitigazione dei COV industriali

Il controllo dell’inquinamento atmosferico industriale è diventato una pietra miliare della produzione sostenibile in settori globali come la fusione, i prodotti chimici, i metalli non ferrosi e la stampa. Tra le varie tecnologie disponibili per la mitigazione dei composti organici volatili, il sistema di desorbimento e combustione catalitica ad assorbimento di carbone attivo si distingue come una soluzione di punta. Questa tecnologia integrata affronta la sfida di gestire grandi volumi di gas di scarico organico a bassa concentrazione, convertendo le emissioni pericolose in sottoprodotti innocui e riducendo al minimo il consumo di energia.

Comprendere i meccanismi sottostanti, i vantaggi operativi e gli scenari applicativi di questo sistema consente agli impianti industriali di ottenere la conformità alle rigorose normative ambientali ottimizzando al tempo stesso i costi operativi.

2 Componenti del sistema e specifiche dei materiali

L'efficacia di un sistema di emissioni industriali dipende in larga misura dalla qualità dei suoi componenti e dalla progettazione strutturale delle sue unità di trattamento. Un sistema standard è costituito da un filtraggio pretrattamento, letti multipli di carbone attivo, un'unità di riscaldamento a desorbimento, una camera di combustione catalitica e un sistema di controllo intelligente.

2.1 Unità di filtrazione pretrattamento

Prima che il gas di scarico grezzo entri nella fase di adsorbimento, deve essere sottoposto a un rigoroso pretrattamento. Gli scarichi industriali spesso contengono particolato, polvere e nebbie oleose che possono ostruire i micropori del materiale adsorbente. I filtri a secco o gli scrubber ad acqua ad alta efficienza rimuovono questi contaminanti per proteggere i componenti principali.

2.2 Letto di carbone attivo a nido d'ape

La fase di adsorbimento utilizza carbone attivo a nido d'ape ad alto valore di iodio. Questo materiale è scelto per la sua bassa resistenza al flusso d'aria e l'elevata resistenza strutturale. Il design geometrico consente un rapido trasferimento di massa e la massima esposizione della superficie, garantendo che i composti organici volatili siano effettivamente intrappolati all'interno della matrice di carbonio.

2.3 Camera di combustione catalitica con catalizzatore di metalli preziosi

Il flusso di desorbimento, ora altamente concentrato, entra nella camera di combustione catalitica. Al suo interno, un catalizzatore di metallo prezioso, tipicamente composto da platino o palladio, distribuito su un substrato ceramico a nido d'ape, facilita l'ossidazione a bassa temperatura. Ciò consente ai composti organici di degradarsi senza le temperature estreme richieste dall'incenerimento termico diretto.

3 Matrice completa delle specifiche tecniche

Per fornire una chiara comprensione di come questi sistemi operano nelle diverse capacità industriali, la seguente tabella dati delinea i principali parametri tecnici e operativi tipici degli impianti ad alte prestazioni.

4 Meccanica operativa e flusso di lavoro del processo

Il flusso di lavoro del sistema è diviso in tre fasi distinte e continue che funzionano in un ciclo ciclico per garantire un funzionamento ininterrotto della fabbrica.

4.1 La fase di adsorbimento

Gli scarichi industriali grezzi vengono aspirati attraverso il sistema di pretrattamento dal ventilatore del sistema principale. Il gas pulito passa nei letti di adsorbimento di carbone attivo. Le molecole volatili vengono trattenute all'interno della struttura di carbonio da forze fisiche di adsorbimento e l'aria pulita purificata viene scaricata direttamente nell'atmosfera attraverso il camino di scarico.

4.2 La fase di desorbimento e concentrazione

Quando un letto di adsorbimento raggiunge il limite di saturazione preimpostato, il sistema di controllo commuta automaticamente il flusso d'aria su un letto di carbone fresco. Un piccolo flusso di aria riscaldata, solitamente intorno ai 100 gradi Celsius, viene introdotto nel letto saturo. Questo calore rompe il legame fisico tra il carbonio e le molecole organiche, rilasciando un flusso di gas altamente concentrato che rappresenta una frazione del volume di scarico originale.

4.3 La fase di ossidazione catalitica e recupero di calore

Il flusso concentrato entra nella camera catalitica, dove viene preriscaldato alla temperatura di attivazione del catalizzatore. Quando il gas passa attraverso il catalizzatore di platino o palladio, avviene una reazione di ossidazione esotermica. I composti organici vengono trasformati in anidride carbonica e vapore acqueo. Il calore generato da questa reazione viene catturato da uno scambiatore di calore interno e reindirizzato per mantenere la temperatura dell'aria di desorbimento, creando un circuito energetico altamente autosufficiente.

5 vantaggi principali dell'integrazione del sistema industriale

L'implementazione di un sistema integrato offre vantaggi distinti rispetto ai filtri a carbone monostadio o agli ossidatori termici standard.

• Protocolli di sicurezza avanzati: I sistemi moderni sono dotati di valvole antideflagranti automatizzate, sensori di temperatura, serrande tagliafuoco e linee di iniezione di raffreddamento ad azoto per gestire i profili termici sia dei letti di carbonio che della camera del catalizzatore.
• Costi di gestione ridotti al minimo: Concentrando il gas di scarico, l’energia necessaria per distruggere gli inquinanti viene drasticamente ridotta. A livelli di concentrazione ideali, il sistema può raggiungere un equilibrio termico in cui non è necessario alcun combustibile ausiliario esterno.
• Durata estesa dell'attrezzatura: Poiché il carbone attivo viene regolarmente rigenerato sul posto, viene eliminata la necessità di una frequente sostituzione manuale del carbone, abbassando i costi di manodopera e riducendo la generazione di rifiuti secondari.

6 Applicazioni industriali in tutti i settori

Diversi settori beneficiano di questo sistema in base alle loro specifiche caratteristiche produttive.

6.1 Fusioni e fonderie di metalli

Le linee di colata generano emissioni organiche complesse durante i processi di realizzazione degli stampi, colata delle anime e raffreddamento. Queste emissioni contengono una miscela di leganti, solventi e prodotti di degradazione termica. L'elevata capacità di flusso di questo sistema gestisce facilmente questi massicci flussi volumetrici.

6.2 Produzione e lavorazione chimica

Gli impianti chimici spesso emettono flussi costanti di vapori di solventi durante la miscelazione, il confezionamento e lo sfiato del reattore. La resistenza chimica e i controlli precisi della temperatura del sistema impediscono reazioni incontrollate mentre catturano emissioni di elevata purezza.

6.3 Stampa commerciale e imballaggio

Le operazioni di stampa utilizzano grandi quantità di inchiostri e rivestimenti ad asciugatura rapida contenenti toluene, xilene e acetato di etile. Questo sistema recupera l'energia termica da questi solventi ad alto contenuto energetico, riducendo la bolletta della fabbrica.

7 Changzhou pensa che Environmental Technology Co Ltd sia un vantaggio nel servizio

Quando si seleziona un partner ambientale, le competenze ingegneristiche e la capacità globale sono fondamentali. Changzhou Thinks Environmental Technology Co., Ltd. è un importante fornitore di sistemi specializzato nel controllo dell'inquinamento atmosferico industriale.

7.1 Ricerca e sviluppo indipendenti

Changzhou Thinks Environmental Technology Co., Ltd. fa affidamento su prodotti di alta qualità sviluppati in modo indipendente. Questa attenzione ingegneristica interna garantisce che ogni componente, dalla struttura strutturale ai deflettori di distribuzione interna del flusso d'aria, sia ottimizzato per le massime prestazioni e un rigoroso controllo di qualità.

7.2 Soluzioni tecniche personalizzate

Riconoscendo che non esistono due linee di produzione identiche, Changzhou Thinks Environmental Technology Co., Ltd. fornisce ai clienti tecnologie di prodotto e soluzioni di livello mondiale su misura per layout di fabbrica specifici, profili di emissione e obiettivi normativi regionali.

7.3 Servizi globali e capacità di esportazione

Changzhou ritiene che Environmental Technology Co., Ltd. possieda solide capacità di servizio globale. L'azienda esporta con successo i suoi sistemi in Nord America, Europa, Africa, Sud-Est asiatico e altre regioni internazionali, dimostrando la sua capacità di soddisfare gli standard ingegneristici internazionali e i requisiti logistici.

7.4 Competenze sul campo intersettoriale

Le principali aree di servizio di Changzhou Thinks Environmental Technology Co., Ltd. abbracciano un'ampia gamma di settori esigenti, tra cui fusione, metalli non ferrosi, industria chimica, acciaio, imballaggi, stampa, prodotti farmaceutici, nuova energia e altre industrie pesanti, offrendo al team una visione approfondita delle diverse sfide industriali.

8 domande frequenti

8.1 Quanto dura il catalizzatore di metallo prezioso all'interno della camera di combustione

In condizioni operative normali con un pretrattamento adeguato, il catalizzatore mantiene generalmente un'attività elevata per un periodo compreso tra 8.000 e 12.000 ore di funzionamento. Questa durata dipende in gran parte dalla prevenzione dell'ingresso di veleni del catalizzatore, come silicone, cloro o metalli pesanti, nel flusso di scarico.

8.2 Qual è il ciclo tipico di sostituzione del carbone attivo a nido d'ape

Il carbone attivo a nido d'ape può subire centinaia di cicli di desorbimento prima che la sua struttura si degradi. Nella maggior parte delle operazioni industriali standard, è necessaria la sostituzione completa ogni 2 o 3 anni, a seconda della natura degli inquinanti organici e delle prestazioni dei prefiltri.

8.3 Questo sistema può gestire direttamente i gas di scarico ad alta temperatura

Se la temperatura dei gas di scarico in entrata supera i 40 gradi Celsius, deve passare attraverso un modulo di raffreddamento prima di entrare nei letti di carbone attivo. Le alte temperature riducono significativamente l’efficienza di adsorbimento del carbone attivo, pertanto è necessario il preraffreddamento per mantenere le prestazioni del sistema.

8.4 In che modo il sistema ottiene risparmi energetici durante il funzionamento

Il risparmio energetico è ottenuto attraverso il processo di concentrazione e il sistema di recupero del calore. Concentrando il gas a bassa concentrazione da 10 a 20 volte, il volume da riscaldare si riduce. Il calore generato dall'ossidazione catalitica viene quindi riciclato per riscaldare il flusso di desorbimento, riducendo al minimo il consumo di elettricità o gas.

8.5 Il funzionamento di questo sistema integrato è completamente automatizzato

Sì, il sistema utilizza un'unità di controllo logica programmabile avanzata che monitora temperature, pressioni e concentrazioni di gas in tempo reale. La transizione tra la fase di adsorbimento, la fase di desorbimento e i circuiti di raffreddamento di sicurezza avviene automaticamente senza richiedere l'intervento manuale dell'operatore.
